關于挖掘機快換接頭工作原理的簡單介紹

 新聞資訊     |      2019-09-16 08:09:25

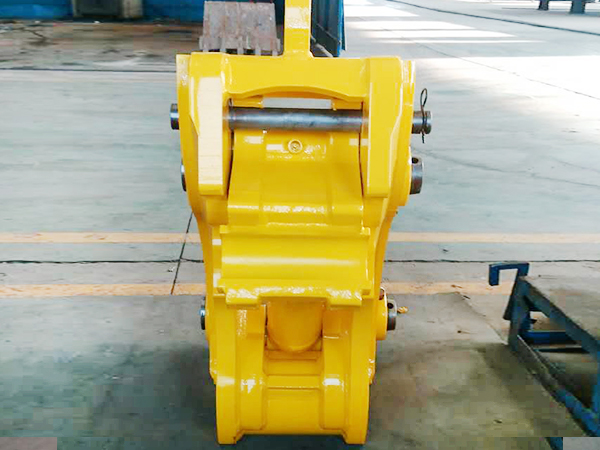

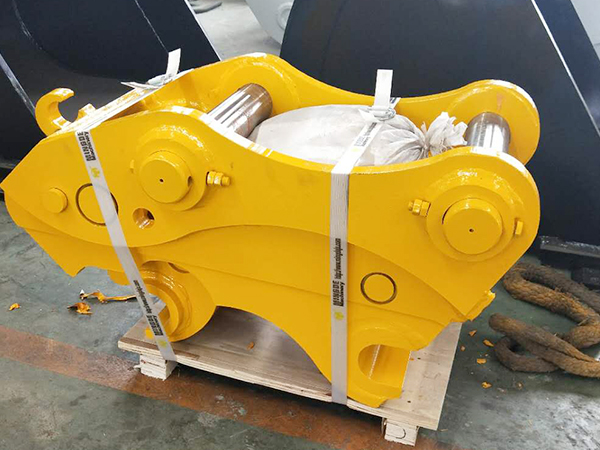

挖掘機快速連接器,又稱快換接頭。挖掘機快換接頭能在挖掘機上迅速安裝各種配置附件如挖斗、松土器、破碎錘、液壓剪、抓木器、抓石器等,能擴大挖掘機使用范圍,并能節省時間,提高工作效率。挖掘機快速連接器屬結構件類產品,由主體支架、活動卡塊、液壓油缸、銷軸等零部件組成。挖掘機快換接頭分為機械式快換接頭以及液壓式快換接頭。



液壓式快換接頭工作原理:

JT液壓式快換接頭主要是靠油缸動作對銷軸1、2進行固定和松放。當需要更換工作部件的情況下,油缸收回,鉤形壓塊從1的位置運動到2的位置,快換接頭脫離,換到其它工作部件,鉤型壓塊對好銷軸后,油缸再打開,鉤形壓塊從2的位置運動到1的位置,對工作配件銷軸進行鎖定。當然,這除外還有外接油路及電磁閥同時工作。



機械式快換接頭工作原理:

機械式快換接頭國內廠家的產品主要也就分兩種,一種插銷式,一種螺桿式。以插銷式為例,當需要置換工作部件時,先將楔形卡抽出,將T形扣往里敲,(T形扣能夠很順暢地帶動紅色部分壓塊往回收,這里面對焊接要求比較高,滑軌不焊接平整,同時打磨不干凈點的話,紅色部分壓塊動作很難順暢。)快換接頭與斗脫離。當換到需用的工作部件時,T形扣往后拉,楔形卡插入T形扣進行鎖定。




挖掘機快換接頭的制作工序包括下料、車、銑、鉆、成型、焊接、打磨、噴砂、噴涂、組裝等流程。挖掘機快換接頭屬專用行業設備配件,需要專用設備才能高效率、高質量的進行作業,如:數控等離子切割機、坡口銑邊機、卷板機、焊接變位機、鏜床、液壓試驗臺等。
